一、概述

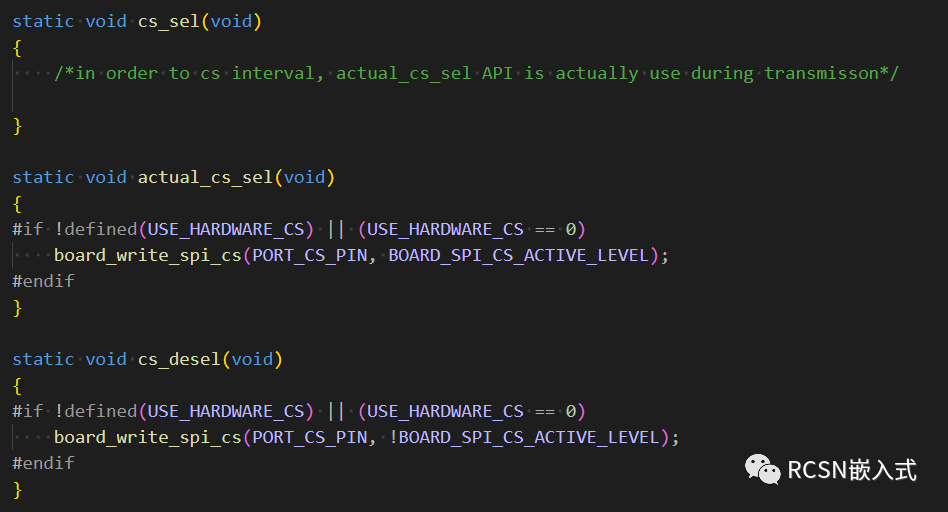

cs操作接口使用sdk对应的board的cs操作API，可自行根据应用更改。

3、读写单字节操作注册

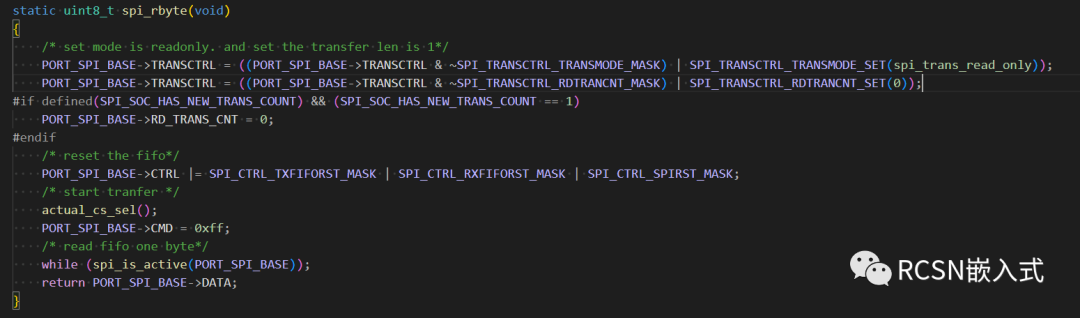

需要注意的是，这里为了方便快速操作，比如在读接口SPI设置为只读，然后设置传输长度，复位FIFO，开启传输，等待数据接收完成后读取数据。写接口也是如此。具体请详见 文章，这里同样不做阐述说明。

4、块读写传输操作注册

DMA相关的操作请详见   文章，这里同样不做阐述说明。

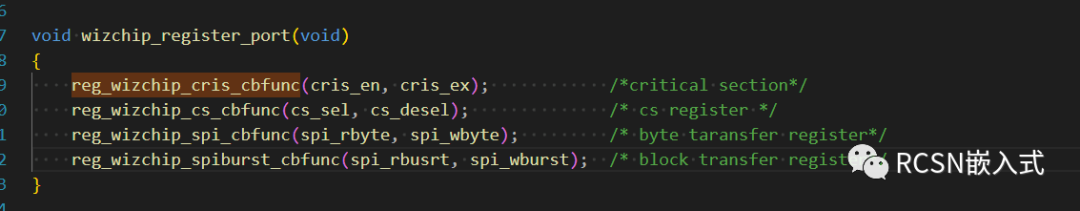

5、注册相关操作接口

（三）以ioLibrary_Driver库测试wiznet的速率性能。

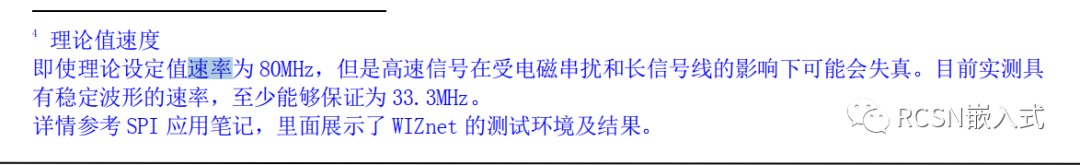

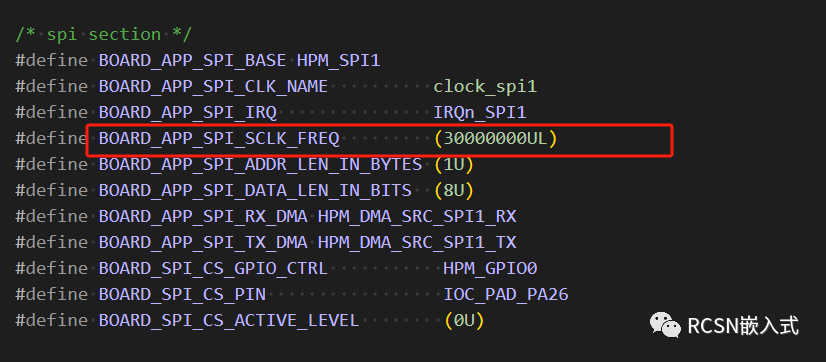

W5500官方手册中，虽然可以支持到80M的SPI SCLK，但官方的建议是33.3M推荐频率，再高的频率会出现些许采样问题，在实际测试的过程中也是如此，hpm_sdk的Board.h默认为20M，本文SLCK的频率调整为30M左右测试。

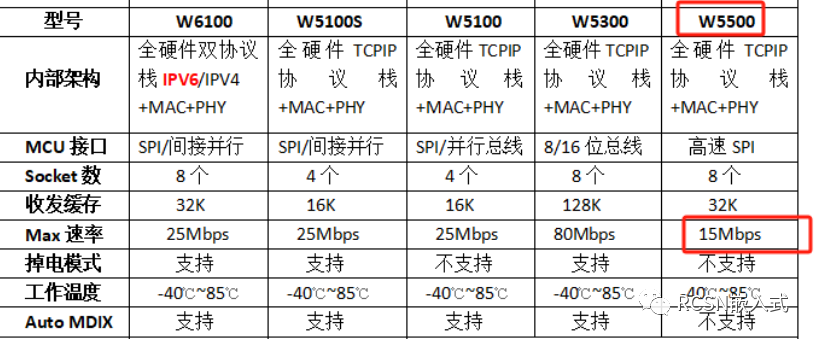

在性能上，wiznet官方也出了W5500对应的MAX速率为15Mbps。如果需要更高的可以选择W5100/s

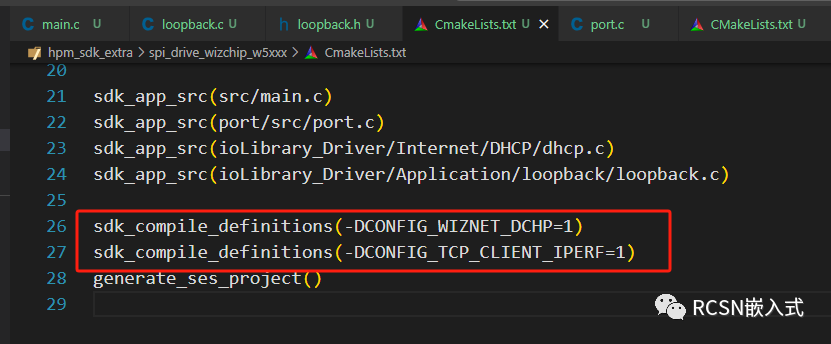

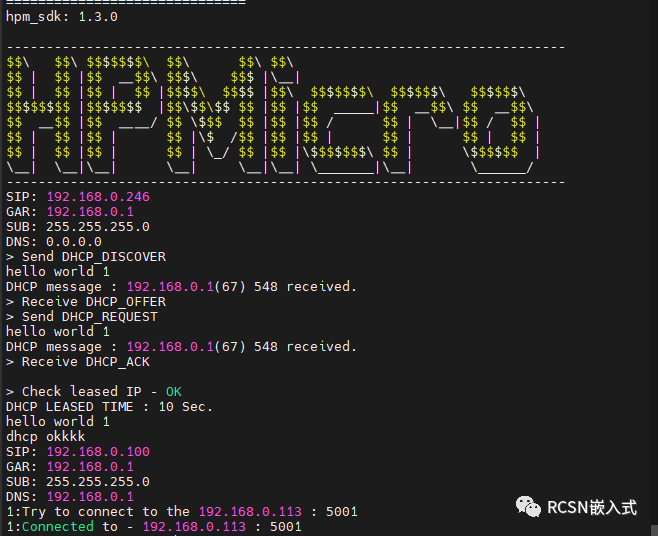

在本文所实现的例子实现中，可通过cmakelists开启或者关闭DHCP，或者开启和关闭tcp iperf测试。默认都是开启。

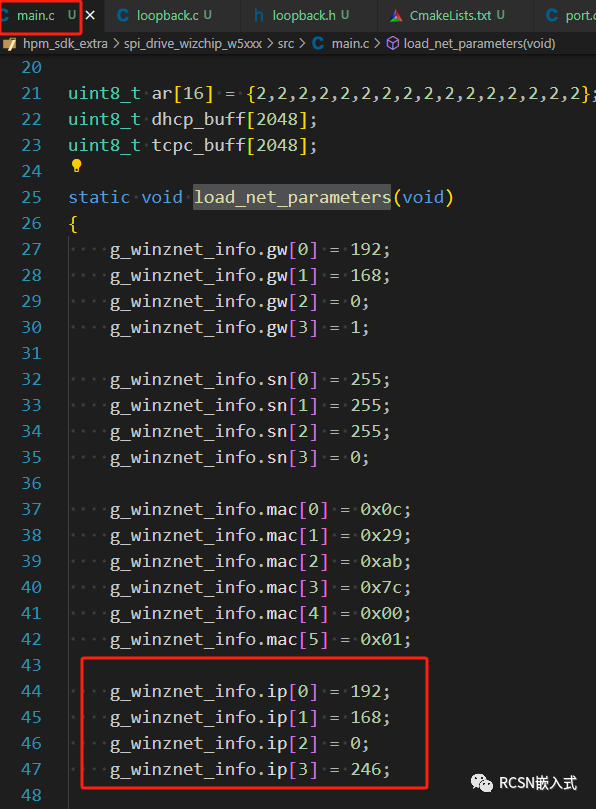

如果想静态IP分配，那么直接在main.c中更改load_net_parameters API里面的ip值即可。

iperf测试软件链接:

//cloud.firebbs.cn/forum/201903/14/141408i20v8ny2i8tckkzy.zip?OSSAccessKeyId=LTAI4GJiLU8j9rPvpTDpqQKC&Expires=1698567700&Signature=JPFda8WE9%2BSZpIcf8JY8xOHd4xo%3D

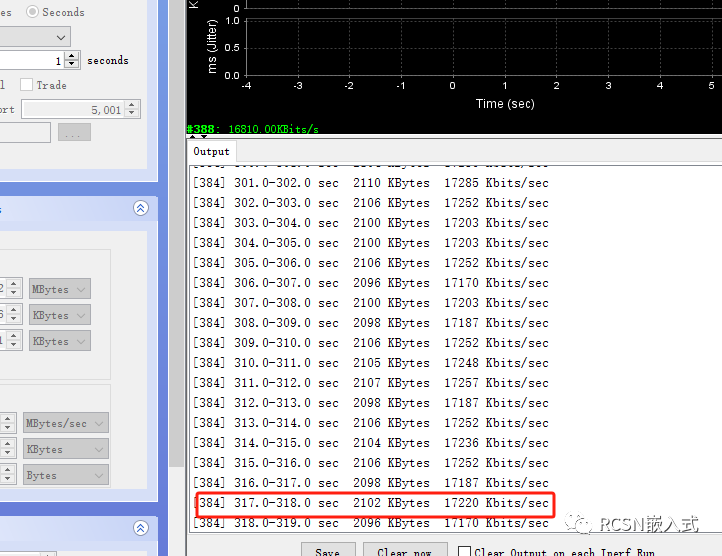

这里iperf测试主要测试W5500作为Tcp client的发送性能。在SPI SCLK 30M下，可以达到17Mbps速度性能，与wiznet官方提供的15Mbsps速率相当，满足性能需求。

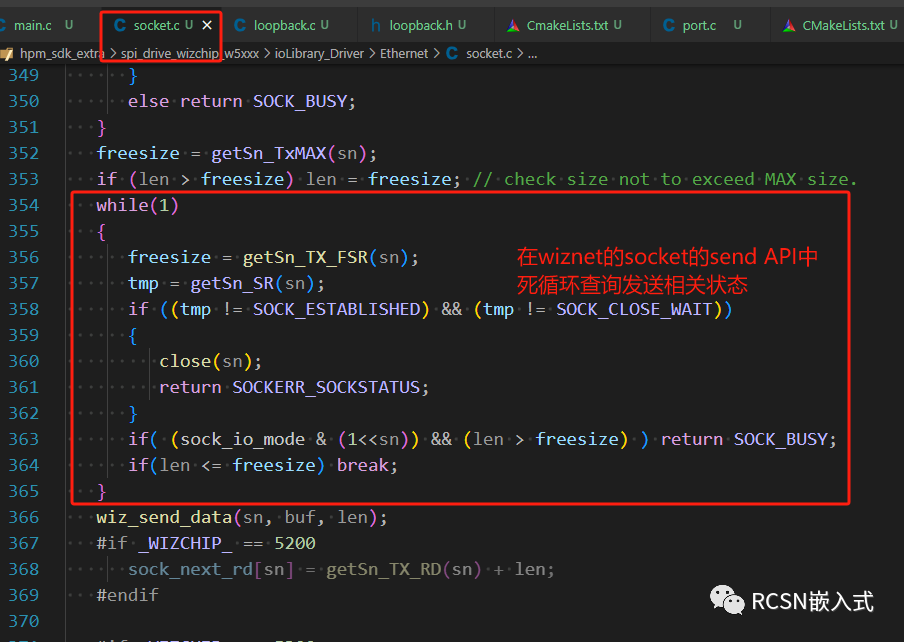

目前ioLibrary_Driver库性能还能继续提升，比如修改socket的send和recv实现逻辑，减少查询和等待；中间层少数据收发再次封装等等。

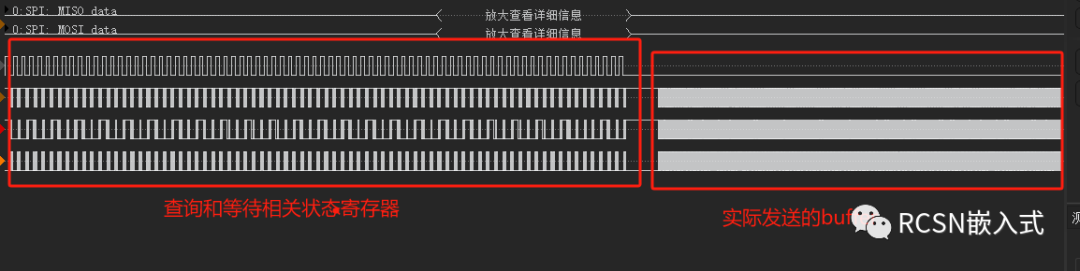

在逻辑分析仪下，socket的发送接口send，在实际发送前，会查询以及等待相关网络状态寄存器，占用了不少时间。wiznet提供的15mbps只有理论的一半性能也是这个时间所消耗引起。

三、总结

1. 在ioLibrary_Driver库下，hpm的SPI驱动W5500的网络性能可以达到17Mbps，与wiznet官方的15Mbps保持一致。




2. 如果需要提高性能，可以选择wetne其他芯片。或者自身优化wiznet的ioLibrary_Driver库。比如socket的发送send逻辑。




3. 对于HPM6200，HPM5300等悟空体育通用MCU没有以太网接口，但是有实际以太网需求或者方案平替，可以选择SPI驱动相关的芯片网络接口。
